Электромеханические защелки 19 effeff (ASSA ABLOY Sicherheitstechnik GmbH)
| :: 19 HZ |
:: 19 iW |
:: 19 б/н |
:: Общая информация |
|
|
|
|
ЭМЗ в специальном плоском исполнении.
ЭМЗ в плоском исполнении для теплоизоляционных или металлических профилей.
Эта модель является оптимальным исполнительным механизмом для реализации дистанционного управления в конструкциях из металлических или деревянных профилей, в которых из-за специфических условий монтажа необходимо применение ЭМЗ, более плоских чем стандартные. Универсальная, переставляемая для DIN левого и правого (исключение с угловой накладкой iW).
Модель с трехмиллиметровым выступающим вперед язычком (дополнительное указание при заказе - ... 3 мм) может применяться при 11 мм - зазоре (европейский паз) (смотри эскиз).
Серийное исполнение с переставляемым и фиксируемым язычком (Fafix). |
|

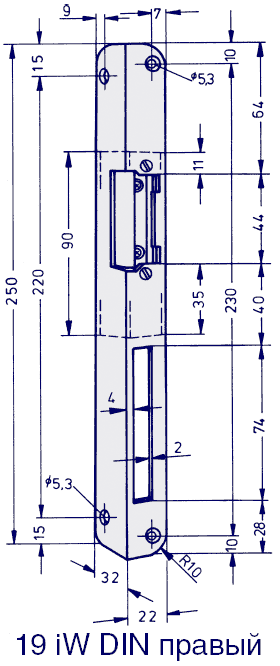

| [размеры] |

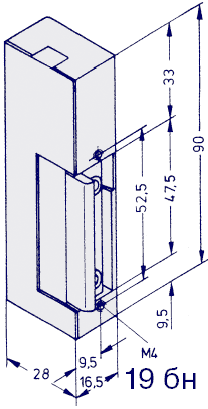

[размеры] |

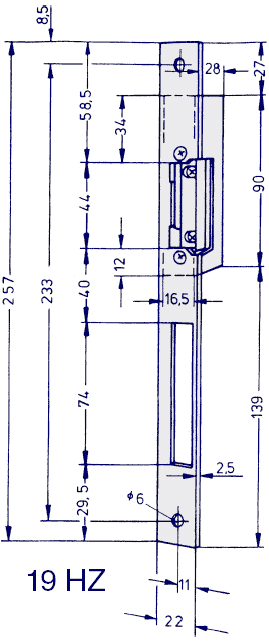

[размеры] |
|
|
Основные характеристики
|
Модель
|
Импульсный режим
|
eE = длительный режим
|
Режим тока покоя
|
Fix
|
Fafix
|
|
|
|
|
|
|
|
|
| 19 (HZ, kL) |
•
|
•
|
•
|
|
|
|
|
|
•
|
| 19 iW DIN ... 3мм |
•
|
•
|
•
|
|
|
|
|
|
•
|
| 19 E (HZ, kL) |
•
|
|
|
|
|
|
|
|
•
|
| 19 E iW DIN ... 3мм |
•
|
|
|
|
|
|
|
|
•
|
| 19 без накладки |
•
|
•
|
•
|
|
|
|
|
|
•
|
| 19 Е без накладки |
•
|
|
|
|
|
|
|
|
•
|
RR = Датчик положения двери (исполнение с RR не возможно)
E = Механическая разблокировка
eE = Электрическая разблокировка (импульсный режим с VАС или VDС, длительный режим с VDС)
ЭМЗ запираемые напряжением только для подключения VDС
|
|
|
