Контактные замки effeff (ASSA ABLOY Sicherheitstechnik GmbH)
| :: 1140-10/11 |
:: Компактные модели |
|
|
Компактные модели 1140-10 аР (открытого монтажа) и 1140-11 uP (потайного монтажа) оснащены с двух сторон нормально-разомкнутыми контактами. Нормально-замкнутые контакты можно заказать как дополнительную оснастку и очень просто, без инструментов поменять. (Номер модели НЗ-контакта: 1140-10-01).
Технические данные:
Максимальная нагрузка на контакт 240 V AC 5 A
Тип защиты по DIN 40050 IP54
Сечение подключаемого провода макс. 2,5 мм2
Диапазон температур -30° до +50° С |
|
| [размеры 1140-10] |
|
|
|
| :: 1142/1145-10/11 |
:: Стандартные модели |
|
|
Стандартные модели 1142-10 аР и 1142-11uP оснащены двусторонними переключающими контактами-кнопками для кратковременного замыкания, (возможен вариант с дополнительной СТОП-кнопкой, номера спец-моделей 1145-10 аР и 1145-11uP), модели 1144-10 аР и 1144-11uP оснащены двусторонними переключателями для
длительного замыкания.
Переключающие элементы имеют клемы с винтовыми зажимами для кабеля и монтируются в корпус без применения инструментов.
Возможные варианты:
• с LED (со светодиодами)
• с контактами крышки
• с LED и с контактами крышки
Технические данные:
Максимальная нагрузка на контакт 240 V AC 5 A
Тип защиты по DIN 40050 IP54
Сечение подключаемого провода макс. 2,5 мм2
Диапазон температур -30° до +50° С
Номинальное напряжение LED 12 - 24 V
Максимальная нагрузка на
контакт крышки 30 V DC 3 А |
|

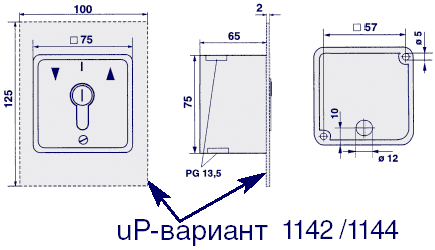

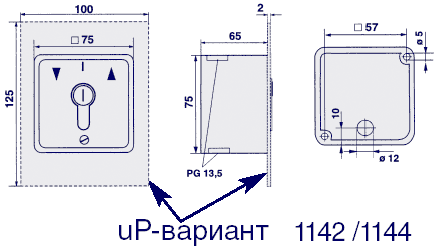

| [размеры 1142-10/11] |
|
|
Общие сведения
Новые контактные замки от effeff с новой EMS-системой имеют следующие преимущества:
• быстрый монтаж/демонтаж системы;
• монтаж стопорной пластины без резьбового крепления (“штепсельный”монтаж);
• монтаж электроконтактов без резьбового крепления (“штепсельный” монтаж);
• утопленная крышка и стопорящийся профильный полуцилиндр обеспечивают оптимальную надежность.
Все контактные замки от effeff соответствуют предписаниям VDE 0660 (VDE-союз немецких
электротехников). Поставляются в исполнениях корпуса для открытого или потайного монтажа.
Профильный полуцилиндр в комплект не входит, необходимость поставки контактного замка с цилиндром следует указывать при заказе.
|
|
|
