Электромеханические защелки 131 и 331 effeff (ASSA ABLOY Sicherheitstechnik GmbH)
 :: 131 HZ  :: 131/331 kL  :: Общая информация
электромеханическая защелка ЭМЗ 131 HZ effeff Fritz Fuss, ASSA ABLOY Sicherheitstechnik, Германия
электромеханические защелки ЭМЗ 131 и 331 kL effeff Fritz Fuss, ASSA ABLOY Sicherheitstechnik, Германия
Специальные ЭМЗ с особым запасом прочности.

Гарантированная разблокировка под нагрузкой до 1000 N (около 100 kр). (С еЕ-катушкой - 250 N). Новая ЭМЗ 131 отпираемая напряжением. Корпус модели 131 также как и язычок выполнены из стали прецизионного литья. Поэтому эти защелки могут быть использованы для установки в огнезащитные двери. Находят применение в следующих дверях: звукоизоляционных; огнезащитных; автоматических с приводом вращения; работающих в шлюзах.
Запас прочности на слом более 15.000 N (1500kр).
Ток потребления при 12 В (24 В):
Стандартная катушка - 1,1 А (0,55 А)
еЕ-катушка - 0,28 А (0,14 А)

Специальная ЭМЗ запираемая напряжением
(тока покоя) модель 331.


Может применяться также как дополнительный элемент блокировки в паре с косым ригелем 807-10 для аварийных и пожарных выходов.
Модель 331 обеспечивает надежную разблокировку двери при отсутствии
напряжения питания и при давлении на язычок защелки силой в 5.000 N. Возможно исполнение с контактом AKRR состояния якоря (раз-/заблокировано). Запорная накладка из нержавеющей стали (EST).

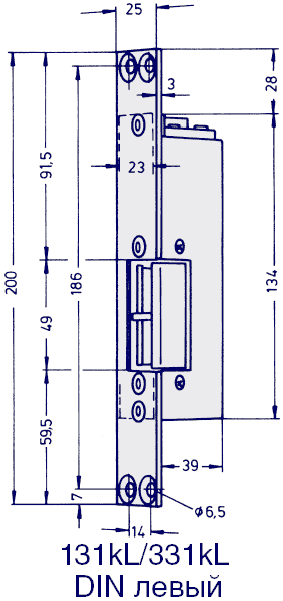

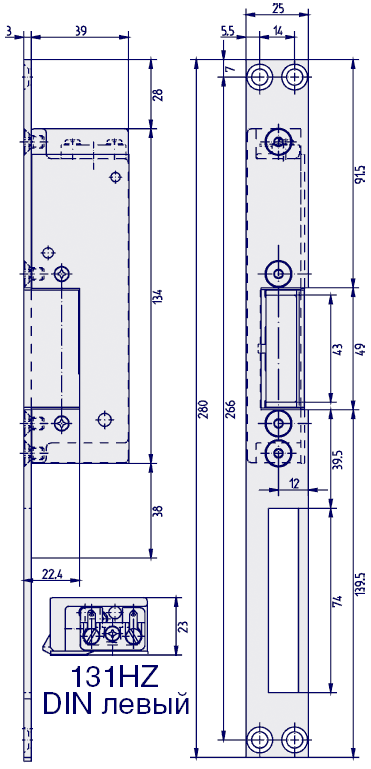

[размеры] [размеры]

Основные характеристики

Модель
Импульсный режим
eE = длительный режим
Режим тока покоя
Fix
Fafix

12V или 24V

12 V

24 V

RR 12V

RR 24V

12V(RR)

24V(RR)

131 HZ,kL DIN...

131 kF, HZF DIN...

131 SiHZ,SiiW DIN...

331 kL-EST DIN...

331 kiW-EST DIN...

331 kF-EST DIN...


RR = Датчик положения двери
E = Механическая разблокировка не возможна
eE = Электрическая разблокировка (импульсный режим с VАС или VDС, длительный режим с VDС)
ЭМЗ запираемые напряжением только для подключения VDС
