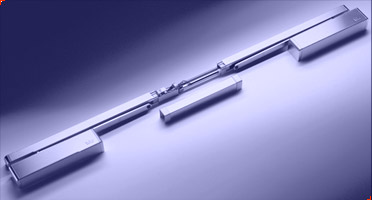

Дверной доводчик, закрыватель DORMA TS-93GSR, Германия

:: DORMA TS-93GSR	:: Основные характеристики
	• Плавная регулировка усилия пружины в двух диапазонах (EN2-5, 5-7)  • Плавная регулировка скорости закрывания  • Плавная регулировка скорости захлопывания двери  • Плавная регулировка торможения открывания (интеллектуальная)  • Соответствует требованиям стандарта EN 1154 для противопожарных дверей  • Устройство удержания двери в открытом положении с возможностью его отключения и регулировки угла открывания (опция)  • Функция задержки двери в открытом положении, регулируемое время задержки  • Монтажная пластина с универсальным набором отверстий  • Упругий механизм ограничения угла открывания (опция)  • Напряжение: 24 В  • Подводимая мощность: 1.6 Вт (TS-93GSR-EMF2 - 3.2Вт)
[Габаритные размеры]

Общая информация

Дверной доводчик DORMA TS-93GSR.Для двухстворчатых противопожарных дверей, пассивная сторона.
Dorma TS-93GSR:
  С координатором дверей. Для обеспечения правильной последовательности закрывания дверей, пассивная створка закрывается раньше актавной. Согласующая система PUSH-ROD с отключением, действует независимо от гидравлики доводчика. Механизм отключения составляет единое целое со скользящим стержнем.
Dorma TS-93GSR-EMF:
  С координатором двери и электро-механическим фиксатором открытого положения. Точная установка позиции открытого положения двухстворчатых противопожарных дверей зависит только от модели. В случае тревоги или скачка напряжения, фиксатор отключается, а дверной координатор обеспечивает правильную последовательность закрывания дверей. Отключение происходит за счет детекторов дыма, установленных на потолке или верхней части дверной коробки ( RM или RMZ 2 ), или системой пожарной безопасности. Фиксатор также может быть отключен резким рывком в направлении закрытия.
Примечание:
  Точка фиксации открытого положения - это также макс. угол открытия двери. Дверной ограничитель должен быть установлен в этой же позиции.

Модификации доводчика DORMA TS-93

 • TS-93N - стандартная, базовая модель
 • TS-93EMF - с фиксатором ОП для одностворчатых дверей
 • TS-93EMR - с фиксатором ОП и встроенным детектором дыма
 • TS-93GSR - для двухстворчатых дверей, пассивная сторона
 • TS-93GSR/BG - для двухстворчатых дверей, активная сторона

:: Схема работы доводчика DORMA TS-93GSR
	DORMA TS 93 GSR-EMF 1 Сочетание фиксатора открытого положения и правильной последовательности закрывания дверей в случае тревоги.
	DORMA TS 93 GSR-EMF 2 Независимость фиксатора открытого положения и последовательности закрывания дверей в случае тревоги.
	DORMA TS 93 GSR-EMF 1G Фиксатор открытого положения только активной створки и правильной последовательности закрывания дверей в случае тревоги.
[Диаграмма изменения момента]

Сертификаты

DORMA TS-93GSR одобрена Государственной Лабораторией Исследований Материалов в Дортмунде (Германия) для использования на двойных дверях.
DORMA TS-93GSR-EMF1, EMF2 и EMF1G одобрены Немецким Институтом Строительных Технологий (DIBt) в Берлине, для использования в сочетании со всеми системами детекторов дыма.
