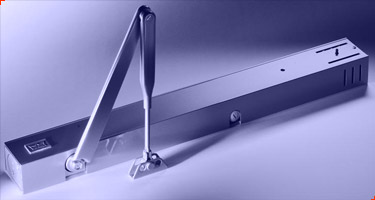

Дверной доводчик, закрыватель DORMA TS-73EMR, Германия
| :: DORMA TS-73EMR |
:: Основные характеристики |
 |
• Напряжение - 24 В.
• Подводимая мощность - 2 Вт.
DORMA TS-73EMR:
• Модель для RH (ISO 5) и LH (ISO 6);
• Усилие закрывания EN 4, 5 или 6;
• Регулируемое усилие закрывания ("+" или " - " 15%).
DORMA TS-73EMR-S (Для двухстворчатых противопожарных дверей):
• Модель для RH (ISO 5) и LH (ISO 6);
• Усилие закрывания EN 4, 5 или 6;
• Регулируемое усилие закрывания ("+" или " - " 15%);
• Отключение дверного координатора Dorma SR-391 или SR-393 происходит за счет магнитного фиксатора открытого положения;
• Активная створка: TS-73EMR-S;
• Пассивная створка: TS 73EMR.
|
|
| [Габаритные размеры] |
|
|
Общая информация
Дверной доводчик DORMA TS-73EMR со штангой, c фиксатором открытого положения и дымовым детектором для противопожарных дверей.Дверь фиксируется в открытом положении, если угол открытия составляет 75-180 градусов при недостаточной возвратной силе. В случае тревоги или скачка напряжения, фиксатор отключается и доводчик закрывает двери. Отключение происходит за счет встроенных детекторов дыма и поэтому совершенно независимо от других систем. Отключением фиксатора также может послужить резкий рывок в сторону закрытия. Там, где зазор между потолком и нижним краем притолки меньше 1м и ширина двери не более 3 м, дополнительный детектор дыма не требуется.
Модификации доводчика DORMA TS-73
• DORMA TS-73V базовая модель со штангой.
• DORMA TS-73EMF со штангой и электромагнитным фиксатором открытого положения для противопожарных дверей.
• DORMA TS-73EMR со штангой, фиксатором открытого положения и дымовым детектором для противопожарных дверей
| :: Схема работы доводчика DORMA TS-73EMR |
 |
DORMA TS-73EMR
1. Регулируемая скорость закрывания
2. Регулируемый дохлоп
3. Электро - гидравлический фиксатор открытого положения, регулируемое усилие отключения
|
|
 |
DORMA TS-73EMR-S
1. Регулируемая скорость закрывания
2. Регулируемый дохлоп
3. Электро - гидравлический фиксатор открытого положения, регулируемое усилие отключения
4.Электрический закрыватель углового мониторинга
|
|
 |
DORMA TS-73EMR/FL
1.Функция доводчика активизируется только в случае тревоги.
2. Свободное движение двери в течение нормальной деятельности
|
|
| [Варианты монтажа] |
|
Сертификаты
Dorma TS-73EMR была одобрена Немецким Институтом Строительных Технологий (DIBt) в Берлине, для использования со всеми системами детекторов дыма.
|
|
|
