Электропривод для автоматических раздвижных дверей DORMA ES90, Германия
::
ES90 |
::
Общая информация |
|
Технические характеристики
• Напряжение - 230В/50-60 Гц
• Выходное напряжение - 24 В пост.ток/2А
• Потребляемая мощность - 360/25 Вт
• Среднее потребление - 45 Вт/ч
• Аккумуляторная батарея - Ni Cd 9,6 В
Преимущества привода ES90 • Широкий выбор комплектующих и функций. • Гарантия 2 года. • Широкий диапазон вариантов по высоте и ширине проходов. • Надежность и безопасность в эксплуатации, опции для
инвалидов. • Долговечность и ремонтопригодность. • Настройка всех параметров работы привода под нужды
заказчика. • Возможность подключения аккумуляторов для автономного
питания привода. |
|
|

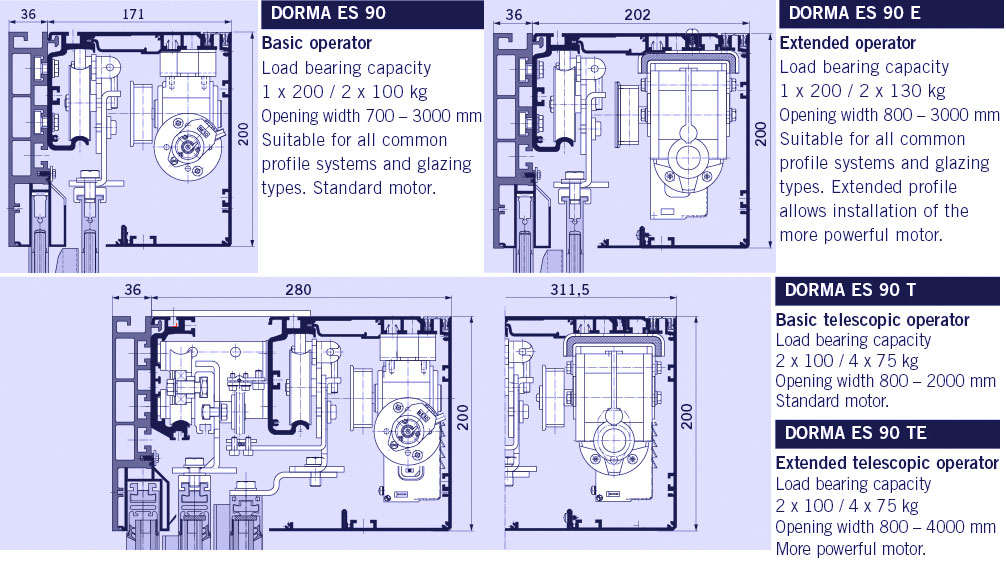

[размеры] |
[функциональная схема] |
|
Основные
характеристики
Режимы работы
|
Базовый эл.модуль GM
|
Базовый эл.модуль и расш.модуль 1 GM&EM4
|
Базовый эл.модуль и расш.модуль 2 GM&EM5
|
Выключено |
•
|
•
|
•
|
Автоматический режим |
•
|
•
|
•
|
Постоянно открыто |
•
|
•
|
•
|
Частично открыто |
опция
|
•
|
•
|
Только на выход |
опция
|
•
|
•
|
Параметры
|
ES90
|
ES90E
|
ES90T |
ES90TE
|
ES100 |
ES100E |
Ширина открывания, 1 створка, мм |
700-3000 |
800-3000 |
|
|
800-3000 |
800-3000 |
Ширина открывания, 2 створка, мм |
800-3000* |
800-3000* |
800-2000 |
800-2000 |
800-3000* |
800-3000* |
Ширина открывания, 4 створка, мм |
|
|
1400-2000 |
1400-4000 |
|
|
Вес дверей, 1 ств., в кг макс. |
200 |
200 |
|
|
200 |
200 |
Вес дверей, 2 ств., в кг макс. |
2Х100 |
2х130 |
2х100 |
2х100 |
2х100 |
2х150 |
Вес двер., 4 ств., в кг макс. |
|
|
4Х60 |
4х75 |
|
|
* - Ширина открытия более 3000 мм по запросу
Диапазоны регулировок
Параметры |
Диапазон регулировки,
мин. |
Диапазон регулировки,
макс. |
Заводские установки |
Скорость открытия, см/с |
ES90: 10
ES90E: 10
|
ES90: 60
ES90E: 75
|
75% |
Скорость закрытия, см/с |
10 |
55 |
50% |
Скорость замедл. открытия, см/с |
3 |
9 |
50% |
Скорость замедл. закрытия, см/с |
3 |
9 |
50% |
Ускорение торможен. при откр.,см/с2 |
30 |
140 |
50% |
Ускорение торможен. при закр.,см/с2 |
30 |
140 |
50% |
Ускорение тормож при реверс.,см/с2 |
30 |
140 |
80% |
Время нахождения в открытом сост., с |
0 |
180 |
0% |
Вр.нахожд.в откр.сост. ночной/банковский режим, с |
0 |
10 |
100% |
Задержка открытия ночной/банковский режим, с |
0 |
10 |
0% |
Частичное открытие, см |
25 |
открыто |
0 - открыто |
Путь замедленного открытия, см |
0 |
30 |
10% |
Путь замедленного закрытия, см |
0 |
30 |
10% |
Ускорение при открывании, см/с2 |
20 |
140 |
75% |
Ускорение при закрытии, см/с2 |
20 |
140 |
50% |
Установка усилия, Н |
0 |
150 |
75% |
|
|
|
