Электропривод для автоматических раздвижных дверей DORMA ES100, Германия
| ::
ES100 |
::
Общая информация |
 |
Технические характеристики
• Напряжение - 230В/50-60 Гц
• Выходное напряжение - 24 В пост.ток/2А
• Потребляемая мощность - 360/25 Вт
• Среднее потребление - 45 Вт/ч
• Аккумуляторная батарея - Ni Cd 9,6 В
Преимущества привода ES100
• Абсолютно бесшумная работа, благодаря специальному
профилю на резиновой основе.
• Широкий выбор комплектующих и функций.
• Гарантия 2 года.
• Широкий диапазон вариантов по высоте и ширине проходов.
• Надежность и безопасность в эксплуатации, опции для
инвалидов.
• Долговечность и ремонтопригодность.
• Настройка всех параметров работы привода под нужды
заказчика.
• Возможность подключения аккумуляторов для автономного
питания привода. |
|
 |

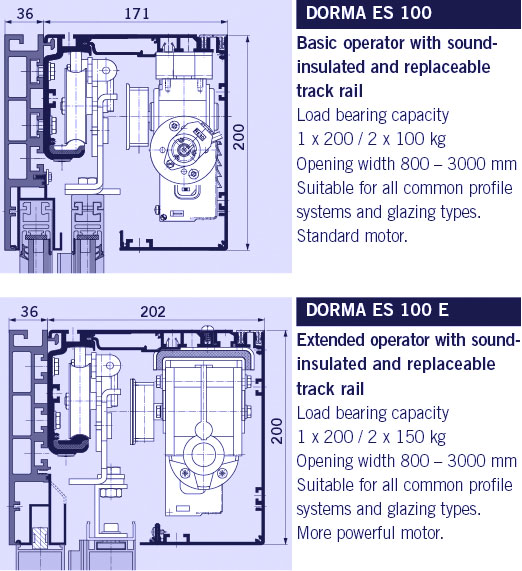

| [размеры] |

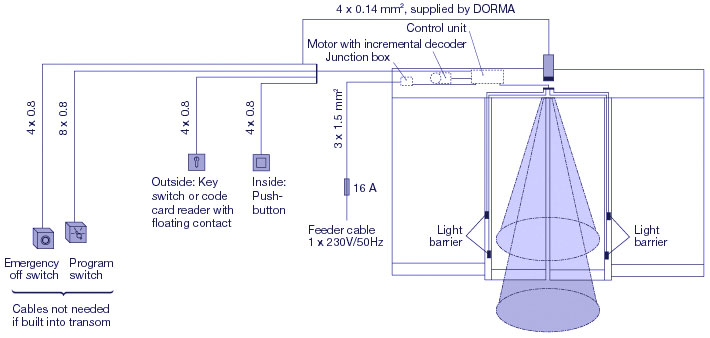

[функциональная схема] |
|
Основные характеристики
|
Режимы работы
|
Базовый эл.модуль GM
|
Базовый эл.модуль и расш.модуль 1 GM&EM4
|
Базовый эл.модуль и расш.модуль 2 GM&EM5
|
| Выключено |
•
|
•
|
•
|
| Автоматический режим |
•
|
•
|
•
|
| Постоянно открыто |
•
|
•
|
•
|
| Частично открыто |
опция
|
•
|
•
|
| Только на выход |
опция
|
•
|
•
|
|
Параметры
|
ES90
|
ES90E
|
ES90T |
ES90TE
|
ES100 |
ES100E |
| Ширина открывания, 1 створка, мм |
700-3000 |
800-3000 |
|
|
800-3000 |
800-3000 |
| Ширина открывания, 2 створка, мм |
800-3000* |
800-3000* |
800-2000 |
800-2000 |
800-3000* |
800-3000* |
| Ширина открывания, 4 створка, мм |
|
|
1400-2000 |
1400-4000 |
|
|
| Вес дверей, 1 ств., в кг макс. |
200 |
200 |
|
|
200 |
200 |
| Вес дверей, 2 ств., в кг макс. |
2Х100 |
2х130 |
2х100 |
2х100 |
2х100 |
2х150 |
| Вес двер., 4 ств., в кг макс. |
|
|
4Х60 |
4х75 |
|
|
* - Ширина открытия более 3000 мм по запросу
Диапазоны регулировок
| Параметры |
Диапазон регулировки,
мин. |
Диапазон регулировки,
макс. |
Заводские установки |
| Скорость открытия, см/с |
ES100: 10
ES100E: 10
|
ES100: 60
ES100E: 75
|
75% |
| Скорость закрытия, см/с |
10 |
55 |
50% |
| Скорость замедл. открытия, см/с |
3 |
9 |
50% |
| Скорость замедл. закрытия, см/с |
3 |
9 |
50% |
| Ускорение торможен. при откр.,см/с2 |
30 |
140 |
50% |
| Ускорение торможен. при закр.,см/с2 |
30 |
140 |
50% |
| Ускорение тормож при реверс.,см/с2 |
30 |
140 |
80% |
| Время нахождения в открытом сост., с |
0 |
180 |
0% |
| Вр.нахожд.в откр.сост. ночной/банковский режим, с |
0 |
10 |
100% |
| Задержка открытия ночной/банковский режим, с |
0 |
10 |
0% |
| Частичное открытие, см |
25 |
открыто |
0 - открыто |
| Путь замедленного открытия, см |
0 |
30 |
10% |
| Путь замедленного закрытия, см |
0 |
30 |
10% |
| Ускорение при открывании, см/с2 |
20 |
140 |
75% |
| Ускорение при закрытии, см/с2 |
20 |
140 |
50% |
| Установка усилия, Н |
0 |
150 |
75% |
|
|
|
